Connecteur autodénudant 3M™ Scotchlok™ 314
- | Sélectionnez les options de produit pour les références.
Détails
Descriptions
- Le contact en U permet d'effectuer une connexion électrique fiable jusqu'à 600 V
- Facile et rapide à utiliser : il suffit de fermer le connecteur sans dénuder ni tordre le fil
- Certifié UL, certifié VDE, testé CEI 60998-3-2
- Résistant à l'humidité dans les applications en environnements humides lorsqu'il est utilisé avec une boîte de distribution
- Résistant à l'humidité - Pour applications en extérieur ou environnement humide
- Tensions nominales : 1 000 V pour les équipements, les luminaires et les panneaux ; 600 V pour les fils de bâtiment
- Conforme à la directive RoHS 2011/65/UE
Le connecteur électrique Pigtail 3M™ Scotchlok™ 314 IDC est autodénudant, ignifuge et résistant à l'humidité, avec un contact spécial en U qui permet d'effectuer un raccordement électrique rapide et fiable.
Offre une connexion électrique ignifuge et résistante à l'humidité pour deux ou trois extrémités de fil avec le connecteur autodénudant 3M™ Scotchlok™ 314 Notre connecteur dispose d'un contact spécial en U pour un raccordement électrique rapide et fiable par une simple fermeture, sans dénuder ni tordre le fil. Il connecte des fils de 0,5 mm² à 1,5 mm². La connexion s'effectue directement lorsque l'on enfonce le contact en U dans le connecteur. Une fois que le contact en U est enfoncé dans le connecteur, il connecte les conducteurs en retirant l'isolant.
Applications recommandées
- Utilisé pour le groupage, l'identification et le marquage de câbles
Propriétés Typiques
| Application de tension | Basse tension |
| Arrêt du changement aléatoire | Non |
| CSA File Number | LR15503 |
| Couleur d'isolation | capuchon bleu, corps blanc |
| Couleur du produit | Bleu |
| Diamètre extérieur maximal d'isolation du passage (métrique) | 3.9 mm |
| Diamètre extérieur maximal d'isolation du robinet (métrique) | 3.9 mm |
| Graissage contre la corrosion | Oui |
| Marques | Scotchlok™ |
| Matériau | Nylon retardateur de flamme |
| Matériau d'isolation | Nylon |
| Nombre maximale de noyaux | 3 |
| Numéro de nomenclature UL | E23438 |
| Outil de sertissage recommandé | Pinces E-9BM et/ou mécaniques (joint coulissant) |
| Quantité de l'emballage | 25 , 50 , 1000 |
| Retardateur de flamme | Oui |
| Résistant à l'humidité | Oui |
| Style du connecteur | Déplacement d'isolation |
| Taille maximale du conducteur | 2.5 mm² |
| Taille minimale du conducteur | .34 mm² |
| Tailles des conducteurs | .34 mm², 2.5 mm² |
| Température de fonctionnement maximum (Celsius) | 40 °C, 105 °C |
| Température minimale de fonctionnement (Celsius) | -40 °C |
| Tension maximale recommandée | 600 V |
| Type de connexion | Queue de cochon |
| Type de produit | Connecteur |
Ressources

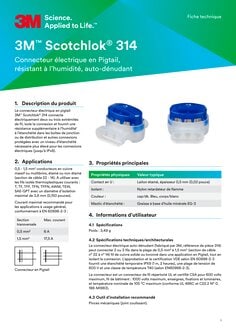

EMD_EMEA_3M™ Scotchlok™ IDC Connector 314_TDS_AABBDD51044_FR03_REVA.pdfFiches techniques
(PDF, 421KB)
